一、材質(zhì)特性與工藝優(yōu)勢

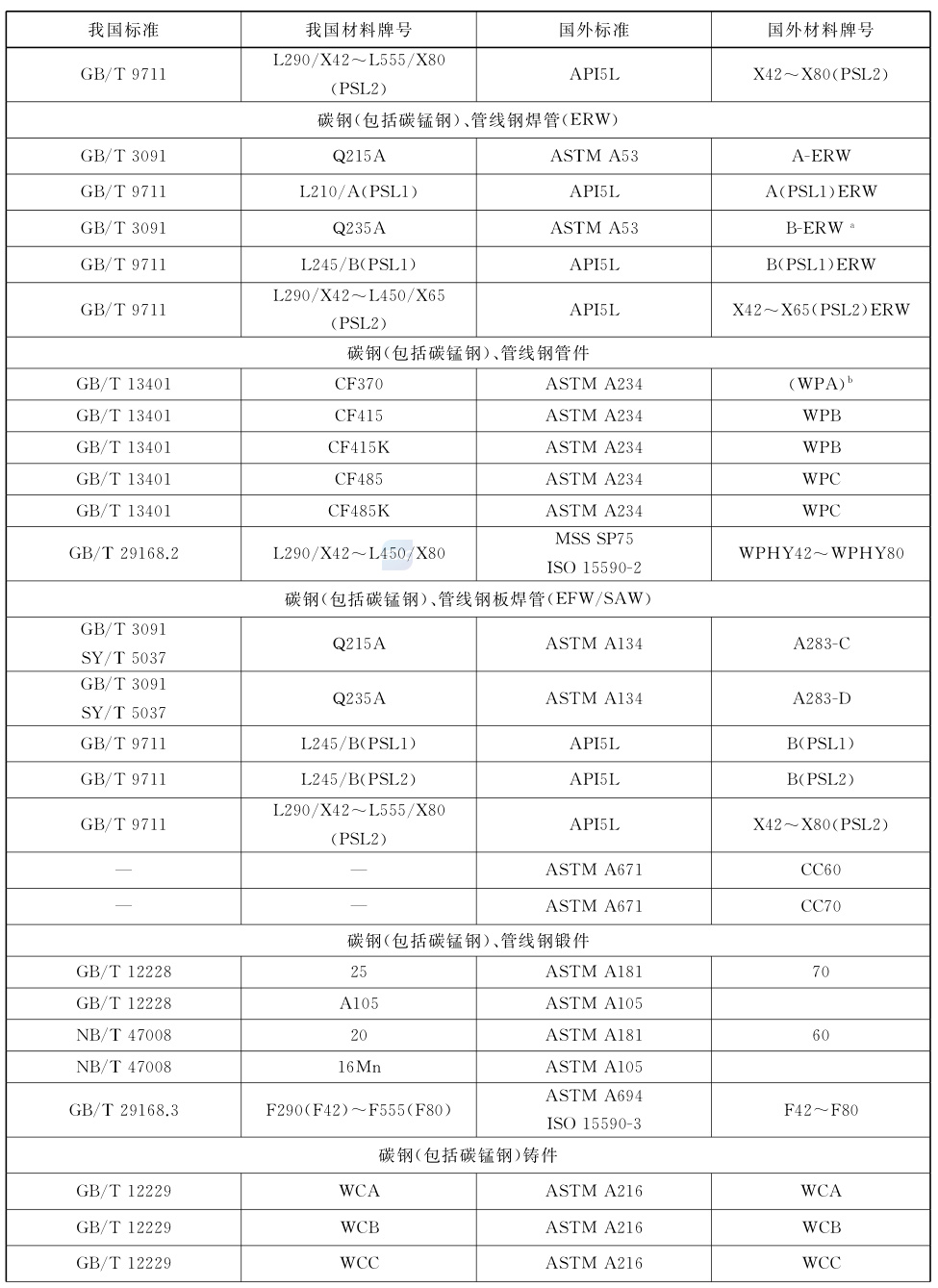

L290管線鋼是API 5L標準中的基礎(chǔ)鋼級（對應(yīng)X42），其碳含量≤0.28%（無縫管）或≤0.26%（焊管），錳含量≤1.30%，硫磷雜質(zhì)嚴格控制在0.03%以內(nèi)，通過控軋控冷工藝實現(xiàn)290MPa的屈服強度，兼具良好的焊接性和低溫韌性。該材質(zhì)采用高頻連續(xù)焊（中小口徑）或埋弧焊+熱擴工藝（大口徑），焊縫余高控制在0.5mm內(nèi)，為后續(xù)涂塑提供平整基面。

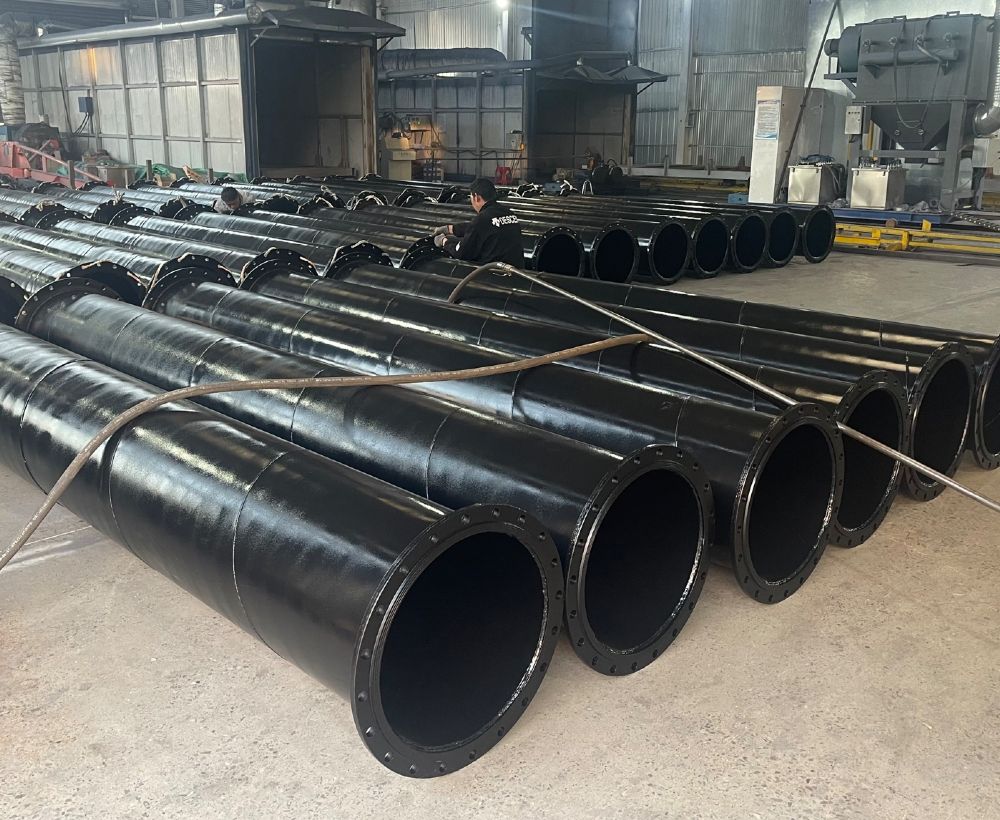

涂塑工藝采用流動槽浸涂法，通過噴丸除銹（Sa2.5級）、預(yù)熱至180-220℃、環(huán)氧粉末靜電噴涂等工序，形成80-300μm的致密涂層。研究顯示，環(huán)氧樹脂涂層的電阻值達10⁹Ω·cm²，孔隙率低于1%，比傳統(tǒng)鍍鋅管防腐效率提升5倍以上。

二、涂層技術(shù)的突破性進展

浙江大學(xué)陳宇團隊的研究表明，L290基材涂覆富鋅環(huán)氧底漆+煤瀝青面漆后，自腐蝕電位正移200mV，陰極/陽極電流密度降低2個數(shù)量級，在3.5%NaCl溶液中保護效率達98.7%。但實驗室自研聚氨酯涂層的結(jié)合力僅6MPa，低于行業(yè)8MPa的標準，需通過納米二氧化硅改性提升附著力。

相較于單層涂塑，3PE結(jié)構(gòu)（環(huán)氧底漆+膠粘劑+聚乙烯）在模擬土壤腐蝕實驗中，抗沖擊強度達15J/mm，陰極剝離距離≤8mm，特別適用于高氯離子地質(zhì)環(huán)境。

三、工程應(yīng)用場景深度適配

在浙江溫嶺燃氣工程中，DN300的L290涂塑鋼管采用ERW直縫焊工藝，壁厚7mm，設(shè)計壓力4.0MPa，通過有限元分析驗證其在三級地段的承壓安全性。而賀州輸氣項目選用螺旋埋弧焊L290管，通過X65級環(huán)焊縫匹配技術(shù)，使焊接接頭沖擊功達80J（-20℃），滿足GB/T9711 PSL2標準。

特殊場景下的創(chuàng)新應(yīng)用：

1. 海洋平臺：外壁增加1200g/m²玻璃纖維增強層，耐鹽霧時間突破5000h
2. 煤礦巷道：內(nèi)壁涂覆聚氨酯/石墨烯導(dǎo)電涂層，表面電阻＜1×10⁶Ω
3. 化工園區(qū)：采用雙層環(huán)氧粉末（250μm+150μm），通過NACE TM0177酸性環(huán)境測試

四、市場競爭力與選型策略

對比Q235B涂塑管，L290的成本溢價約15%，但使用壽命延長8-10年。以DN200管道為例，20年生命周期內(nèi)維護成本降低42%，特別適用于高壓燃氣（1.6-4.0MPa）和長輸管線（＞50km）場景。選型時需注意：

• PSL分級：PSL1用于普通輸送，PSL2需增加夏比V型缺口沖擊試驗
• 厚度補償：含涂層的總壁厚需增加0.2mm腐蝕余量
• 焊接匹配：推薦E4315焊條+ER50-6焊絲組合，熱輸入控制在15-25kJ/cm

五、技術(shù)發(fā)展趨勢

1. 智能化涂裝：蘇州某企業(yè)引入機器視覺定位系統(tǒng)，將涂層厚度偏差從±15%壓縮至±5%
2. 環(huán)保升級：水性環(huán)氧涂料VOC排放＜50g/L，比溶劑型降低90%
3. 復(fù)合材料：碳纖維/玄武巖纖維增強涂層的研發(fā)，使環(huán)剛度提升3倍

2024年行業(yè)數(shù)據(jù)顯示，L290涂塑管在城鎮(zhèn)燃氣管網(wǎng)中的占比已達37%，預(yù)計2025年將突破45%。隨著《壓力管道規(guī)范》GB/T20801的修訂實施，該產(chǎn)品在氫能輸送領(lǐng)域的應(yīng)用認證正在加速推進。
